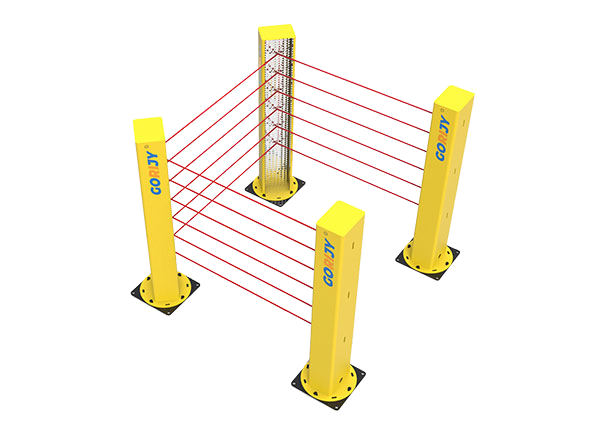

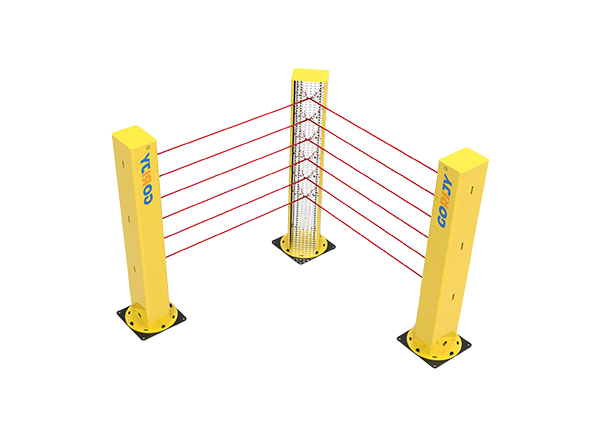

GRMQ区域防护安全光栅是在GRM型安全光栅基础上利用反射镜，改变光线的传输方向并通过反光板实现双面防护、三面防护、四面防护。安全方便，主要用于冲压设备、激光切割设备、机器人工作站、码垛机以及其它危险区域的防护。
产品特点
▪电路自检设计，实现了包括输出信号在内的全自检，保证使用安全
▪产品设计符合IEC 61496-1/2标准和ISO 13849标准
▪抗电磁干扰能力强，工作更稳定
▪带有短接保护和过载保护功能
▪外壳防护等级IP65，内置防震支架减振性能好，适应于恶劣环境
▪可实现双面防护、三面防护、四面防护
▪产品规格多，使用范围广，满足不同使用场合
产品组成
由发光器、受光器、传输线、L型支架组成

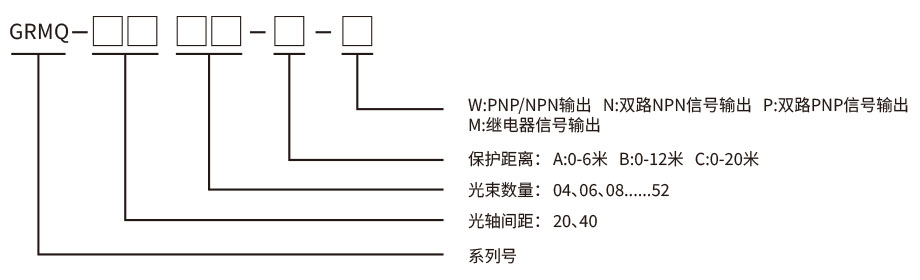

型号说明

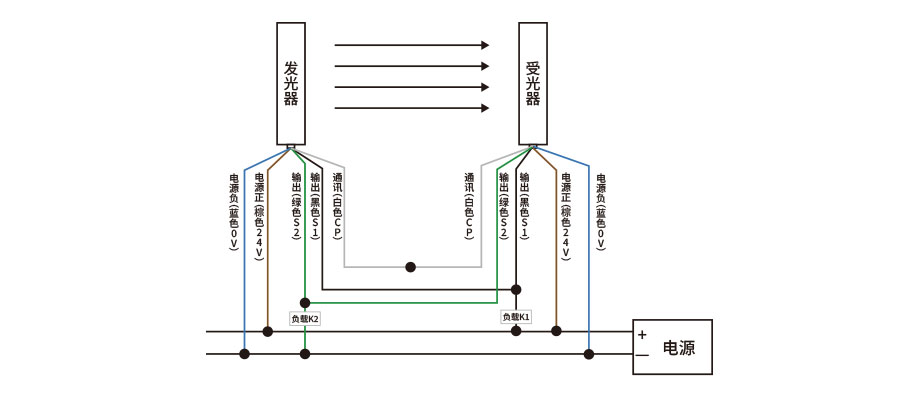

产品接线
<td style="width: 186.719px; font-size: 12pt; font-family: Arial; border: 1pt solid #dbdbdb; background: #ffffff;
| 光轴间距20mm | |||
| 检测精度28mm | |||
| 光束 | 型号 | 保护高度(mm) | 总高度(mm) |
| 10 | GRMQ20-10 | 180 | 265 |
| 12 | GRMQ20-12 | 220 | 305 |
| 14 | GRMQ20-14 | 260 | 345 |
| 16 | GRMQ20-16 | 300 | 385 |
| 18 | GRMQ20-18 | 340 | 425 |
| 20 | GRMQ20-20 | 380 | 465 |
| 22 | GRMQ20-22 | 420 | 505 |
| 24 | GRMQ20-24 | 460 | 545 |
| 26 | GRMQ20-26 | 500 | 585 |
| 28 | GRMQ20-28 | 540 | 625 |
| 30 | GRMQ20-30 | 580 | 665 |
| 32 | GRMQ20-32 | 620 | 705 |
| 34 | GRMQ20-34 | 660 | 745 |
| 36 | GRMQ20-36 | 700 | 785 |
| 38 | GRMQ20-38 | 740 | 825 |
| 40 | GRMQ20-40 | 780 | 865 |
| 42 | GRMQ20-42 | 820 | 905 |
| 44 | GRMQ20-44 | 860 | 945 |
| 46 | GRMQ20-46 | 900 | 985 |
| 48 | GRMQ20-48 | 940 | 1025 |
| 50 | GRMQ20-50 | 980 | 1065 |
| 光轴间距40mm | |||
| 检测精度48mm | |||
| 光束 | 型号 | 保护高度(mm) | 总高度(mm) |
| 10 | GRMQ40-10 | 360 | 465 |
| 12 | GRMQ40-12 | 440 | 545 |
| 14 | GRMQ40-14 | 520 | 625 |
| 16 | GRMQ40-16 | 600 | 705 |
| 18 | GRMQ40-18 | 680 | 785 |
| 20 | GRMQ40-20 | 760 | 865 |
| 22 | GRMQ40-22 | 840 | 945 |
| 24 | GRMQ40-24 | 920 | 1025 |
| 26 | GRMQ40-26 | 1000 | 1105 |
| 28 | GRMQ40-28 | 1080 | 1185 |
| 30 | GRMQ40-30 | 1160 | 1265 |
| 32 | GRMQ40-32 | 1240 | 1345 |
| 34 | GRMQ40-34 | 1320 | 1425 |
| 36 | GRMQ40-36 | 1400 | 1505 |
| 38 | GRMQ40-38 | 1480 | 1585 |
| 40 | GRMQ40-40 | 1560 | 1665 |
| 42 | GRMQ40-42 | 1640 | 1745 |
|

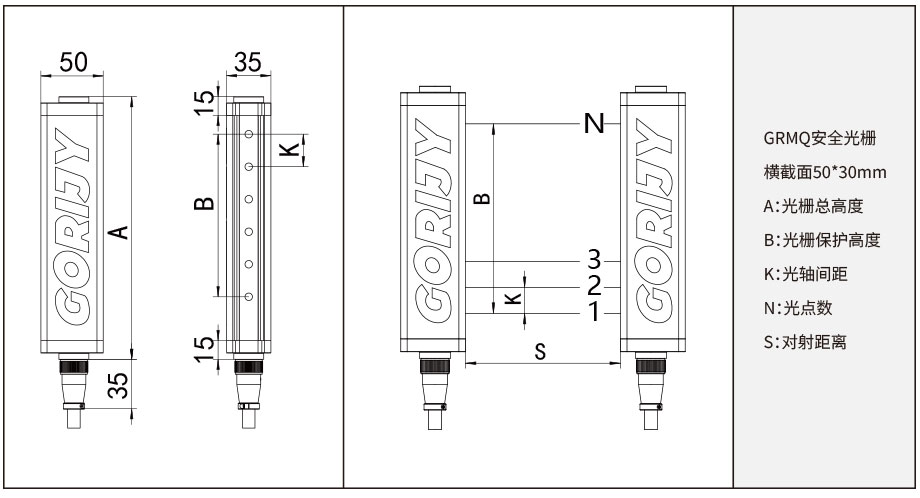

产品尺寸

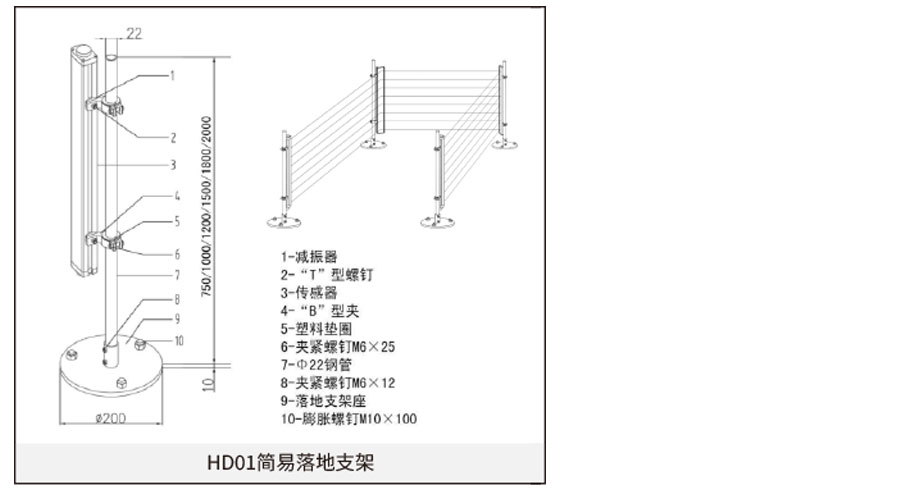

产品安装
