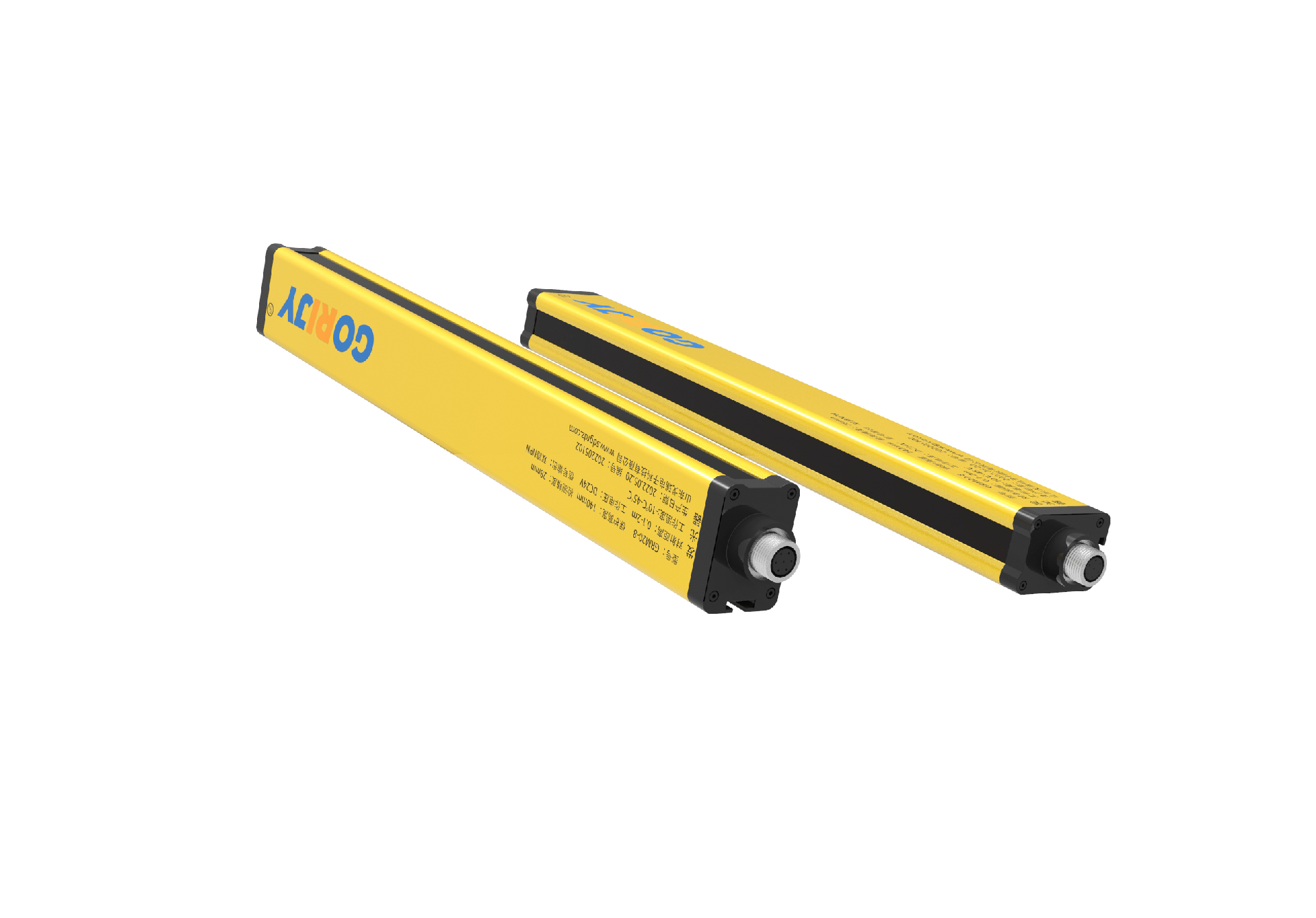

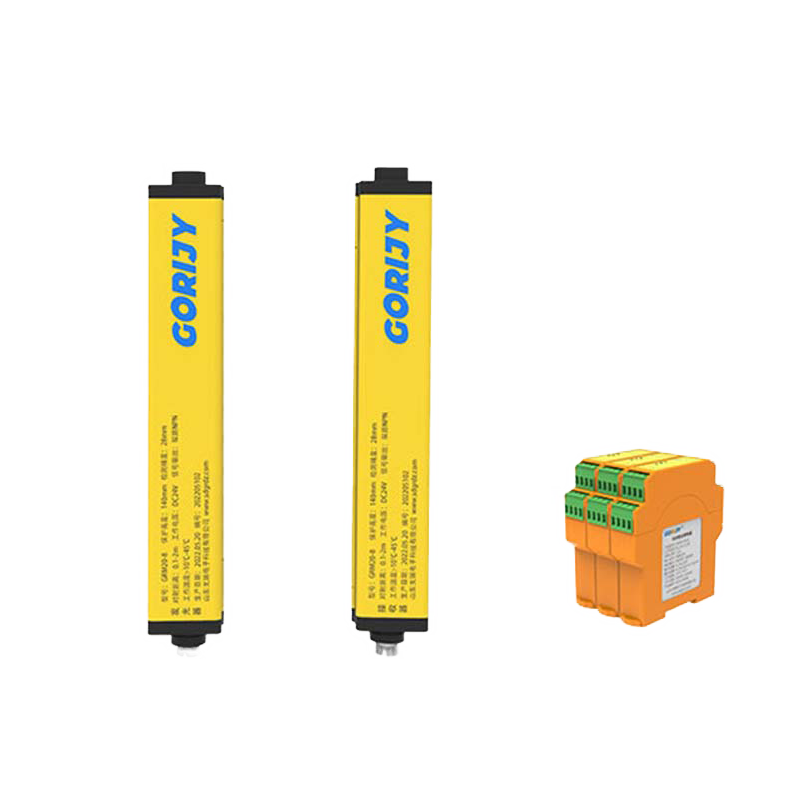

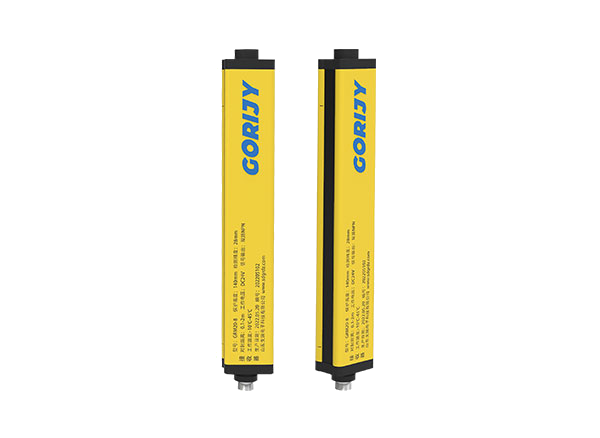

工业型安全光栅

生产厂家：戈瑞电子

产品型号：GRM

GRM系列安全光栅能够有效检测出进入光幕区域的任何超过检测精度的不透明物体。适用于机械压力机、液压机、剪板机、折弯机以及其他危险场合的安全防护。配合机床控制系统，实现危险情况时控制自动停机的功能。符合安全四级的要求。

产品特点

▪电路自检设计，实现了包括输出信号在内的全自检，保证使用安全

▪带有短接保护和过载保护功能

▪抗电磁干扰能力强，工作更稳定

▪外壳防护等级IP65，内置防震支架减振性能好，适应于恶劣环境

▪检测精度高，可达18mm可保护手指

▪采用高透滤光透镜，降低对射距离的衰减率，提高抗光干扰

▪产品规格多，使用范围广，满足不同使用场合

产品组成

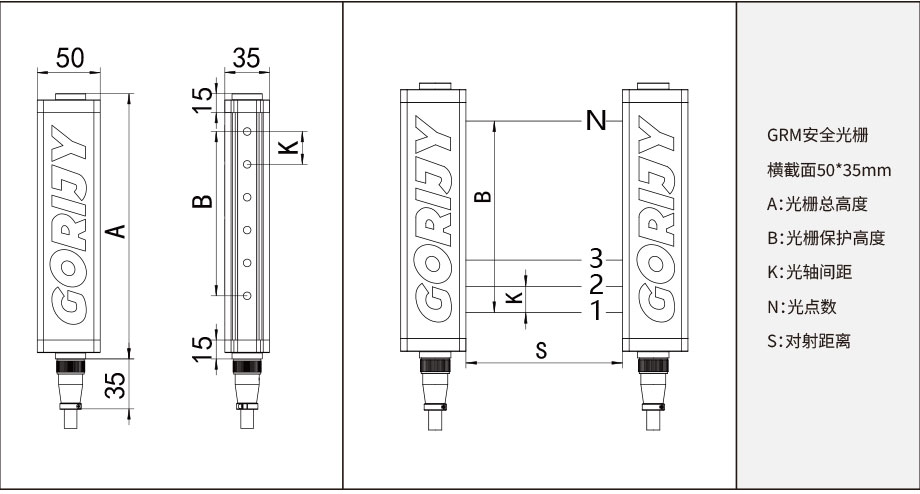

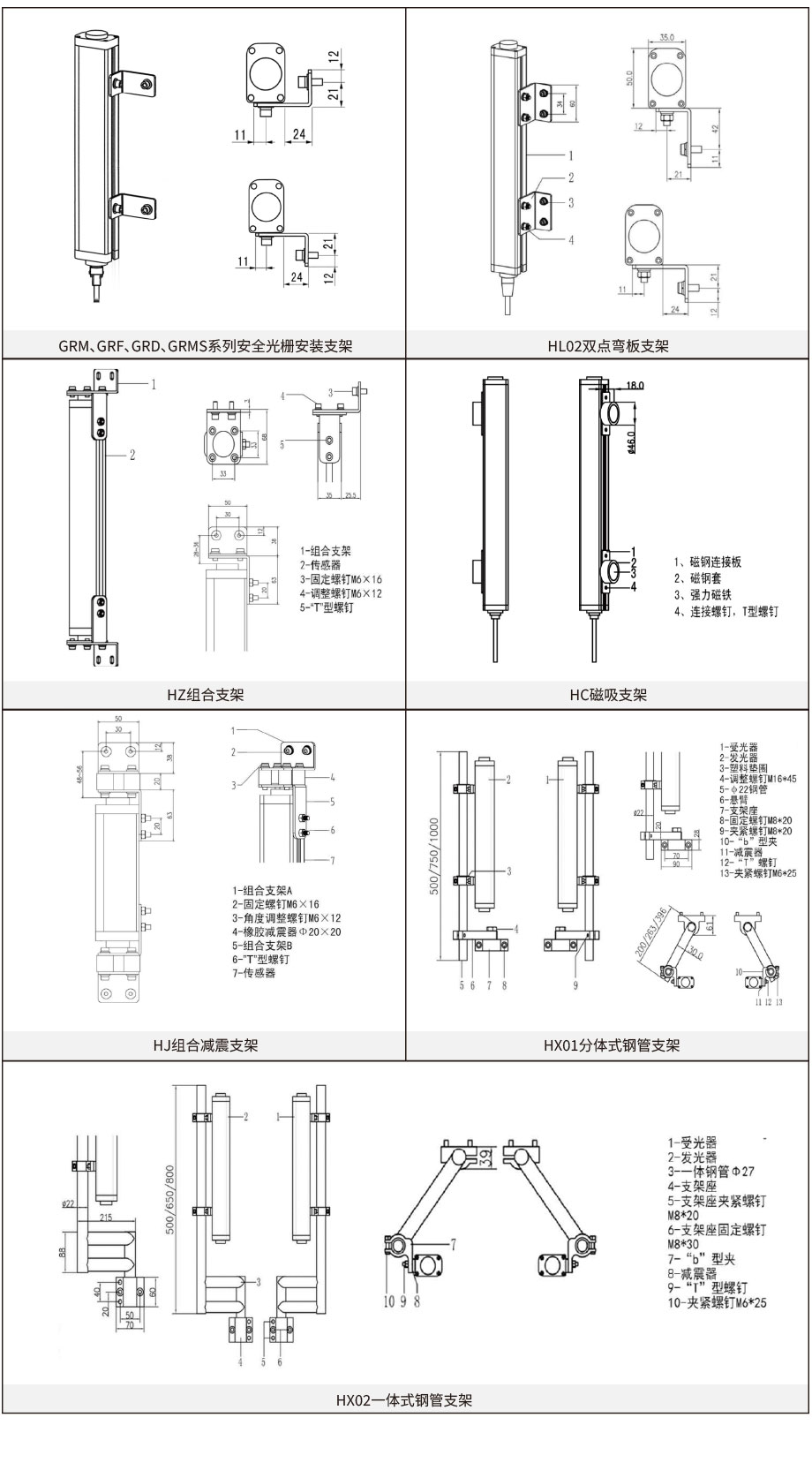

由发光器、受光器、传输线、L型支架组成

产品系列	GRM系列
光轴间距	10mm	20mm	40mm
检测精度	18mm	28mm	48mm
光束数量	12、16、20..........120	6、8、10..........60	4、6、8..........60
对射距离	A:0-3m B:0-6m C:0-12m D:0-24m
检测光源	红外LED (中心波长940nm或850nm)
环境特征
环境温度	工作	-10℃～55℃（无结霜及凝露）
	存储	-30℃～70℃
环境湿度	工作	35%RH～85%RH
	存储	35%RH～95%RH
抗电磁干扰	IEC61000-4-2：IV 级/IEC61000-4-4：IV 级
抗振性能	频率：10 Hz -55Hz 振幅：0.35±0.05mm 描次数： 20扫描/每轴，3轴
防护等级	IP65
电气特征
工作电压	DC24V±10%
响应时间	≤15ms
输出信号	W:PNP/NPN P:双路PNP N:双路NPN M:继电器信号
