安全光栅线的正确接法图解

安全光栅线的接法因品牌、型号及线制的不同而有所差异，以下是戈瑞电子小编收集的一些常见光栅线接法示例：
三线制光栅接线

发射器：通常有三根线，棕色线接正极（24V），蓝色线接负极（0V），还有一根线（一般为灰色或橙色）为同步信号线。
接收器：同样三根线，棕色线接正极（24V），蓝色线接负极（0V），剩下一根为信号输出线，连接到 PLC 的输入信号点。

五线制光栅接线

发射器：三芯线，分别是 0V 电源线（蓝色），24V 电源线（棕色）和 CP 同步信号线（灰色）。
接收器：五芯线，包括 0V 电源线（蓝色），24V 电源线（棕色），CP 同步信号线（灰色），以及 NPN 和 PNP 输出信号线（黑色和白色等）。接线时，将接收器跟发射器的 0V、24V 电源线分别接入设备的电源，然后将接收器的 CP 同步信号线与发射器的 CP 同步信号线相连接，根据需要，在 NPN 或 PNP 信号线中任取一路进行连接使用即可。

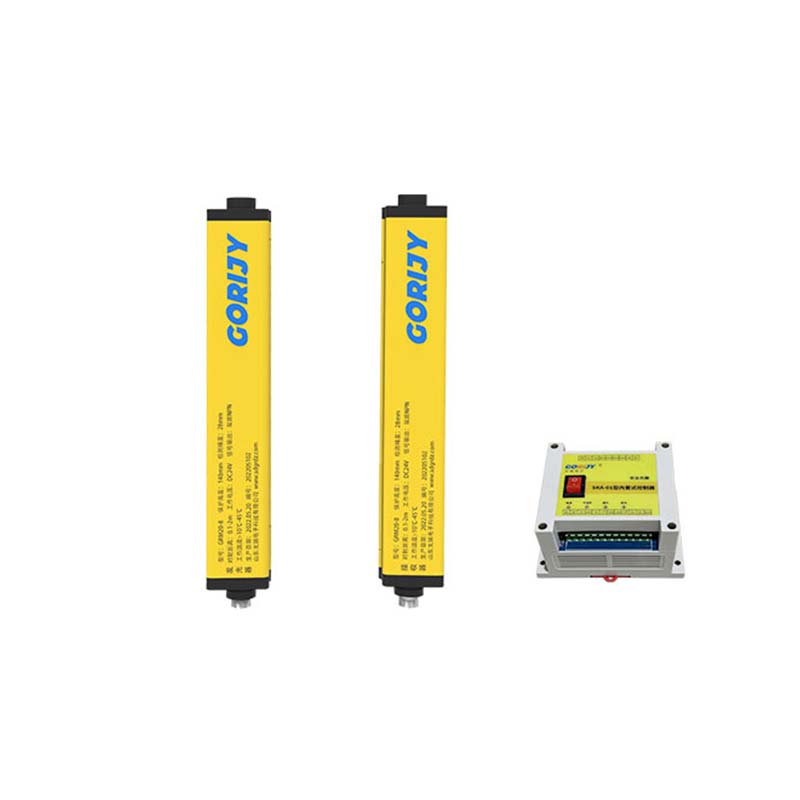

带控制器的光栅接线

发射器：棕色线接 24V 正极，蓝色线接 0V 负极，黄色线接入控制器的光幕自检 TEST 开关点。
接收器：棕色线接控制器的 24V 正极，蓝色线接控制器的 0V 负极，绿色线接入控制器的触点自检 EDM 端口，黑色和白色线分别作为输出线接入控制器的相应接口。此外，控制器还需接入 220V 交流电，其继电器输出 out 两个，作为控制器信号输出。

如果你需要具体品牌和型号的光栅线接法图解，建议参考该光栅的产品说明书或咨询相关厂家技术人员。
