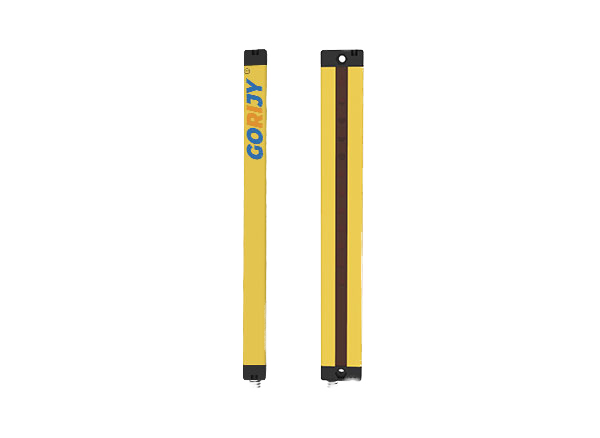

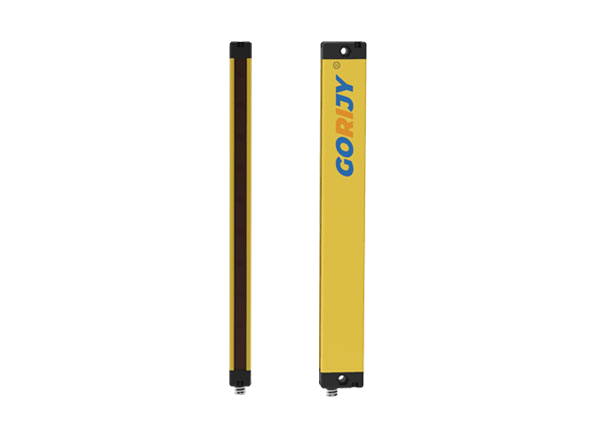

GRC系列超薄型安全光栅分为GRC-A正面出光、 GRC-B侧面出光，能够有效检测出进入光幕区域的任何超过检测精度的不透明物体。适用于模切印刷、非标设备以及其他危险场合的安全防护。配合机床控制系统，实现危险情况时控制自动停机的功能。
产品特点
▪电路自检设计，实现了包括输出信号在内的全自检，保证使用安全
▪产品设计符合IEC 61496-1/2标准
▪带有短接保护和过载保护功能
▪产品横截面28*14mm，适合狭小空间安装
▪抗电磁干扰能力强，工作更稳定，采用光学同步系统设计，安装方便
▪产品规格多，使用范围广，满足不同使用场合
产品组成
由发光器、受光器、传输线、L型支架组成

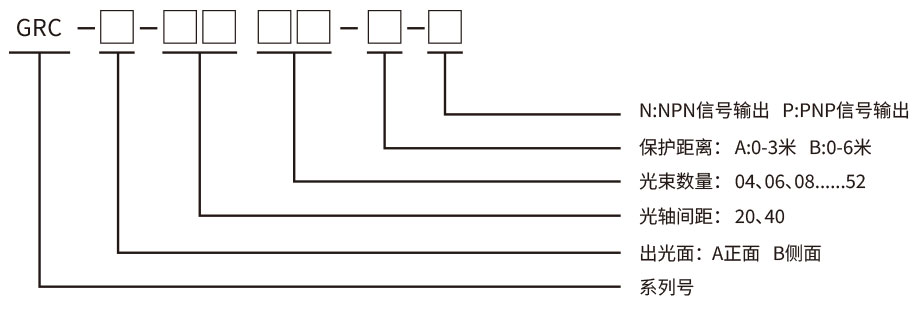

型号说明

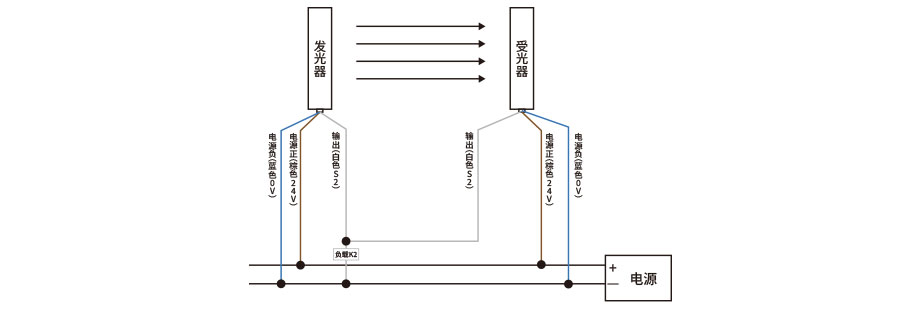

产品接线
| 产品系列 | GRC系列 | ||
| 光轴间距 | 20mm | 40mm | |
| 检测精度 | 28mm | 48mm | |
| 光束数量 | 4、6、8..........56 | 4、6、8..........56 | |
| 对射距离 | A:0-3m B:0-6m | ||
| 检测光源 | 红外LED (中心波长940nm或850nm) | ||
| 环境特征 | |||
| 环境温度 | 工作 | -10℃～55℃（无结霜及凝露） | |
| 存储 | -30℃～70℃ | ||
| 环境湿度 | 工作 | 35%RH～85%RH | |
| 存储 | 35%RH～95%RH | ||
| 抗电磁干扰 | IEC61000-4-2：IV 级/IEC61000-4-4：IV 级 | ||
| 抗振性能 | 频率：10 Hz -55Hz 振幅：0.35±0.05mm 描次数： 20扫描/每轴，3轴 | ||
| 防护等级 | IP54 | ||
| 电气特征 | |||
| 工作电压 | DC24V±10% | ||
| 响应时间 | ≤18ms | ||
| 输出信号 | P: PNP N: NPN | ||

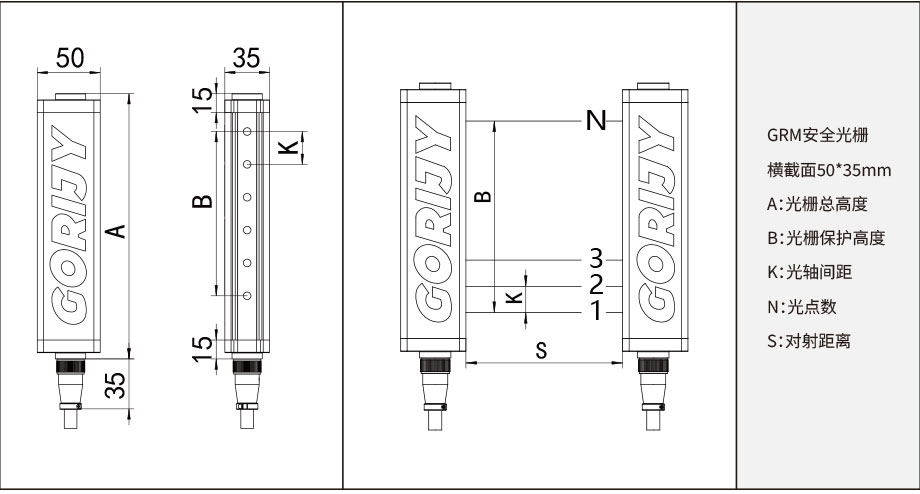

产品尺寸
产品安全
