单点式折弯机保护装置

生产厂家：戈瑞电子

产品型号：GRBM-C01

GRBM型折弯机安全保护装置是一种基于激光、专用于折弯机的电敏防护和控制装置,为了保护操作者在接近折弯机上模模具区域的手指和手臂安全而设计开发的产品，折弯机的上下模之间由于存在相对运动从而构成危险区域，如果人体进入危险区域，GRBM型折弯机安全保护装置检测到遮挡物时，会使折弯机停止运动，从而达到保护人体的效果

说明
参数

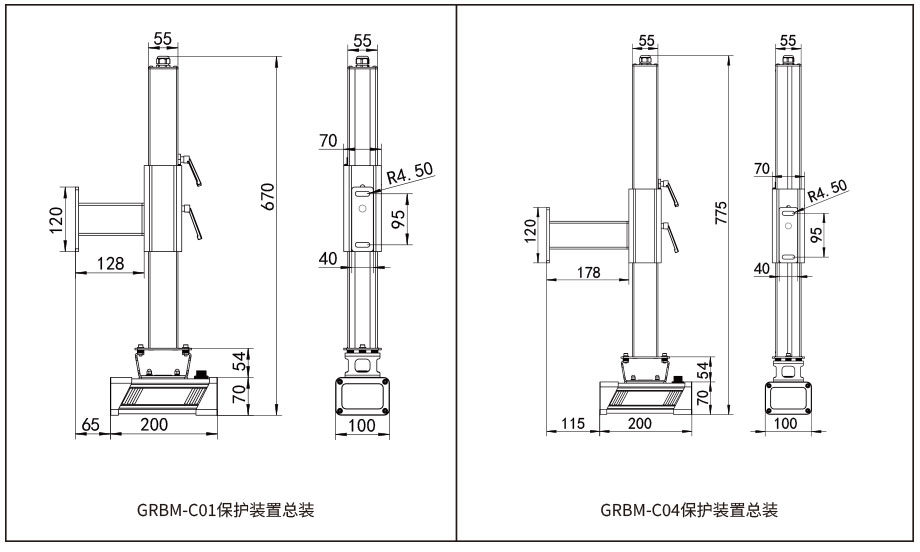

尺寸

产品特点

▪随滑块上下运动，可以在极其接近的地方为操作者提供全面保护

▪采用激光光源，可检测到小至5mm的物体，并允许震动偏差

▪冗余设计，双路输出，安全可靠

▪多种操作模式：“普通模式”、“折盒模式”和“抑制模式”，适应各种形状零件加工

▪允许模具快速闭合，生产效率最大化

▪小型化，自带标尺，调整方便快捷

功能介绍

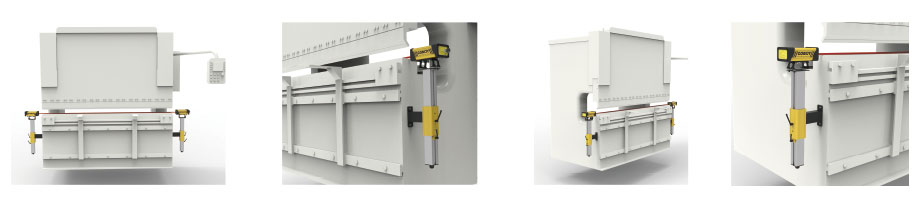

GRBM-C01适合安装在折弯机下模两侧，在折弯机下模刀口位置形成保护区域。

GRBM-C01工作模式：

1、普通模式 :用于折弯机普通工件折弯。

2、抑制模式:在此模式下折弯机安全保护装置无效用，于折弯机更换模具测试及特殊工件使用。

产品组成

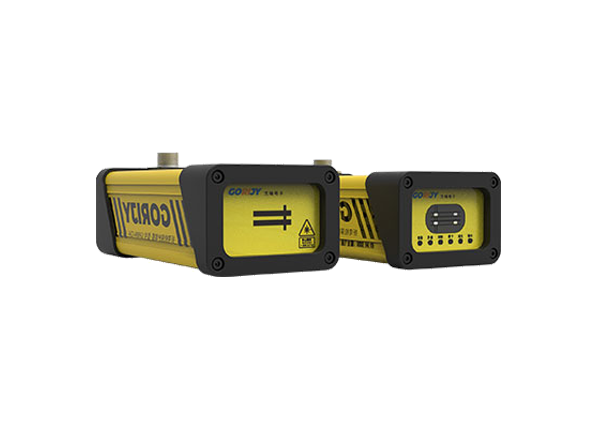

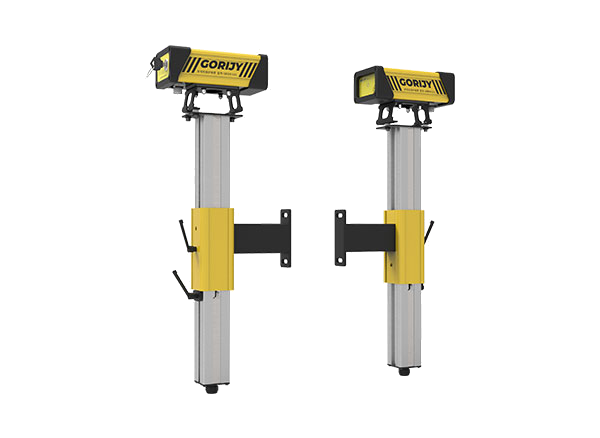

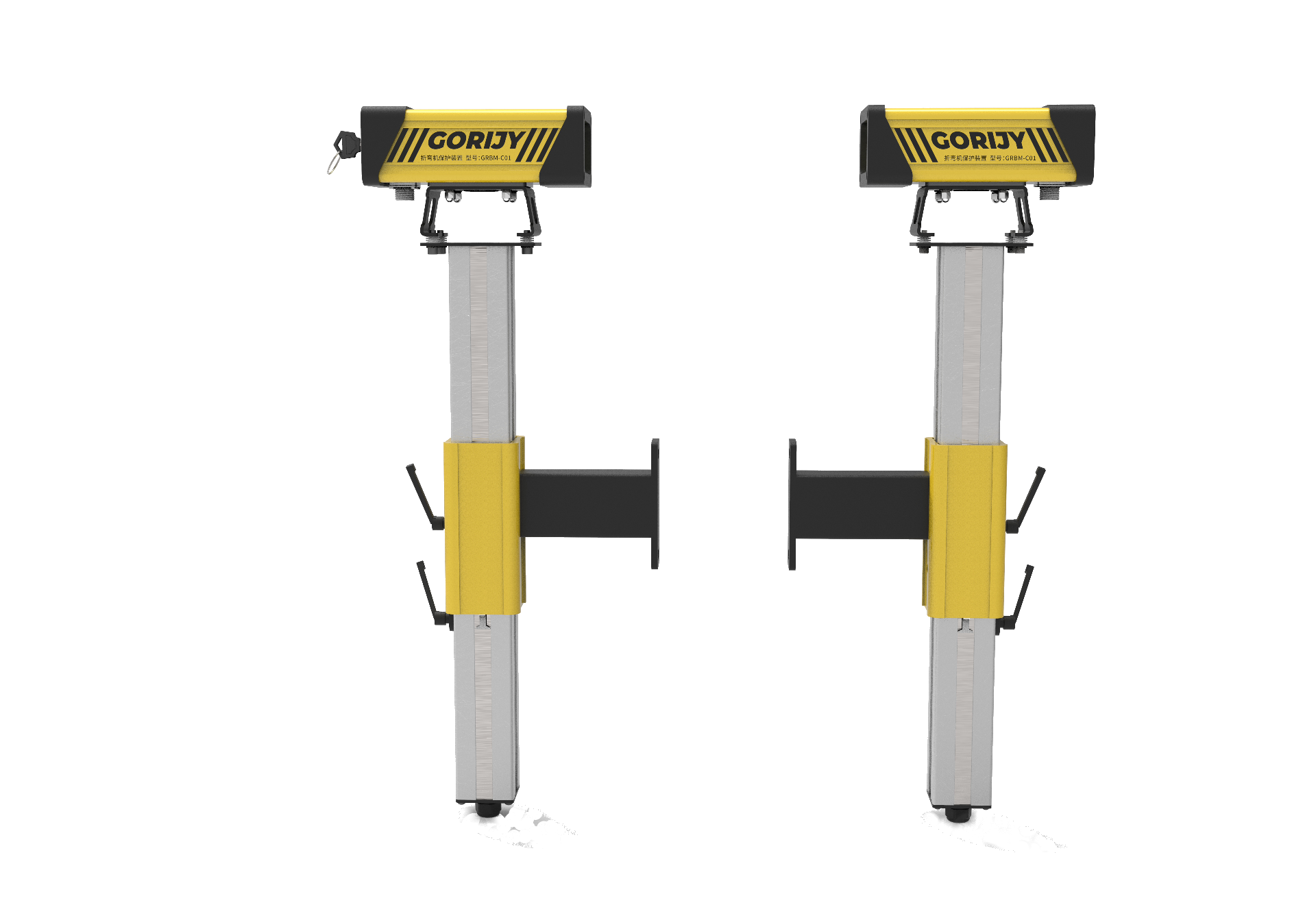

发射器、接收器、安装支架、信号线缆

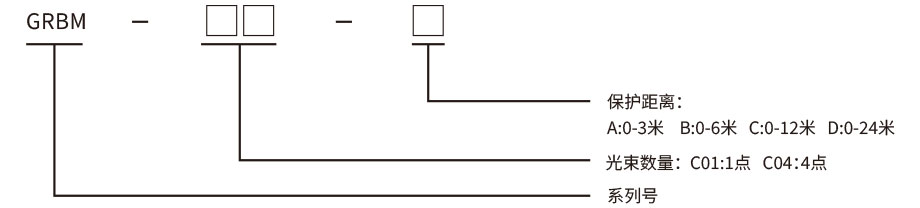

型号说明

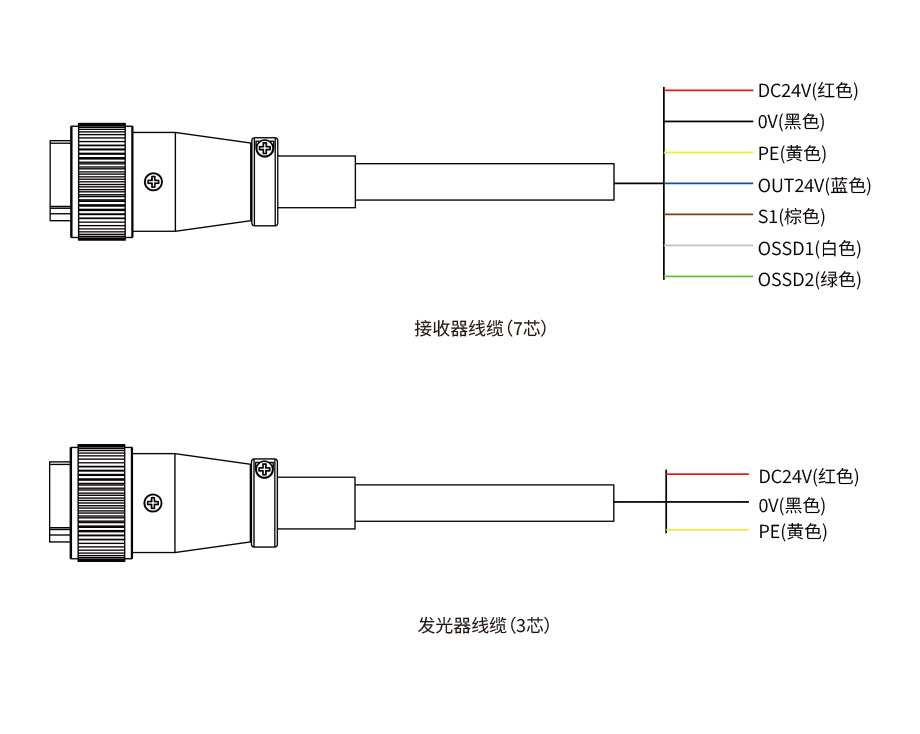

产品接线

产品系列	GRBM-C01
接收点数量	1点
安装位置	折弯机下模
检测精度	≥5mm
防护等级	IP65
保护距离	A:0-3m B:0-6m C:0-12m D:0-24m
激光光源	I类激光，635nm
发散角	≤1.5mrad
环境特征
环境温度	工作	-10℃～55℃（无结霜及凝露）
	存储	-40℃～70℃
环境湿度	工作	35%RH～85%RH
	存储	35%RH～95%RH
抗光干扰	白炽灯：3000Lux；荧光灯：3000Lux
抗振性能	频率：10～55Hz,振幅：0.35mm
电气特征
工作电压	DC24V±10%
整机功耗	≤8w
响应时间	≤18ms
输出信号	双路OSSD安全信号/安全继电器信号
