安全地毯又称安全地毯开关、压敏式地垫传感器，安全地毯表面为丁腈橡胶材质，耐磨、耐酸碱盐、防水防油，可用范围广，安全系数高。现安全地毯在工厂中的使用很广泛，特别是自动化生产车间、流水线设备、大型设备周围或安检门门口都有广泛的应用。安全地毯的响应时间快速仅为25ms，成人一个腿部的重量即可触发动作，在安全地毯动作后会发出信号达到相应的安全防护作用，那么安全地毯的信号线该如何接呢？今天小编带大家了解一下安全地毯接线的几种方式。

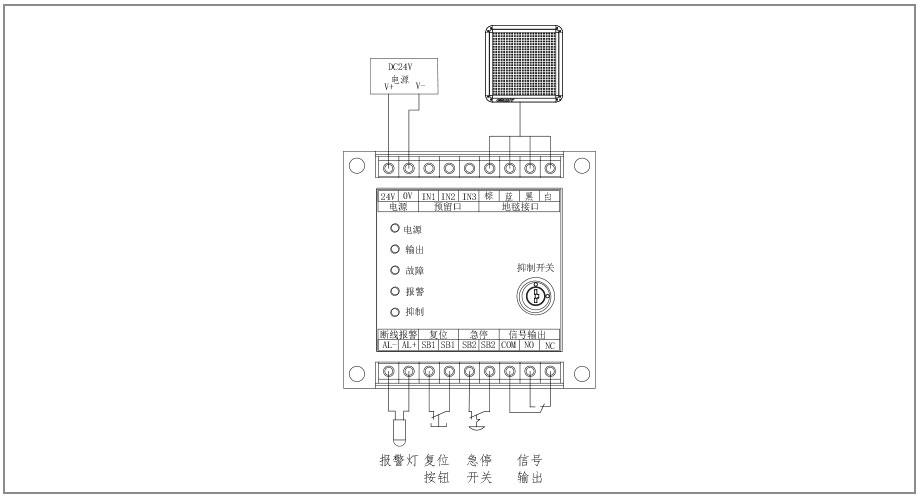

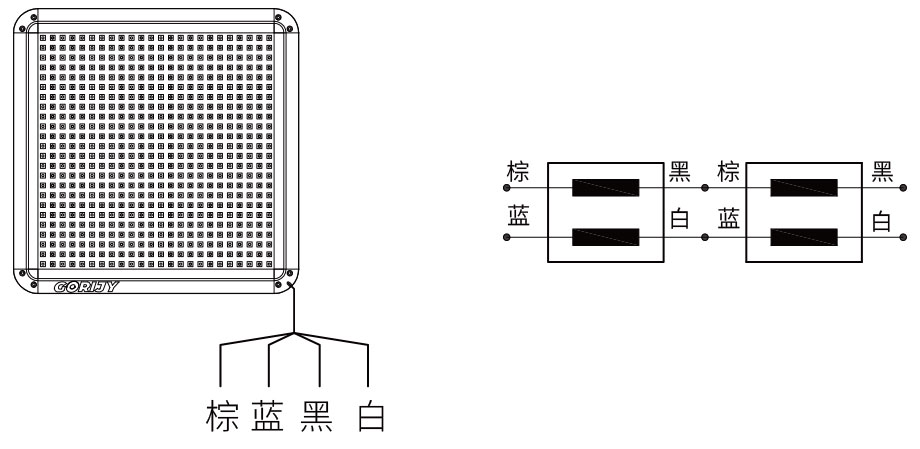

首先是单块安全地毯的接线，安全地毯常规信号输出为无源触点两组常开信号，线缆为四线制即棕蓝白黑四根线，其中棕黑是一组，白蓝是一组，单块安全地毯的接线仅需将两组线接入到系统的常开端即可。其次是多块安全地毯的串联，串联方式为多块安全地毯首尾相连，即第一块安全地毯的棕线接第二块安全地毯他的黑线，第一块安全地毯的白线接第二块安全地毯的蓝线，依此类推，最后将第一块安全地毯未接线的黑线、蓝线与最后一块安全地毯的棕线、白线按组接线到设备的常开端即可。最后一种接线方式为安全地毯与控制器相连，如若是单块安全地毯与控制器相连，那么仅需将这单块的四线接入控制器对应的位置，接入电源和常开常闭信号后即可使用，如果是多块安全地毯与单个控制器相连，那么安全地毯需要先将所有的安全地毯线缆串联后（不超过6块）最后将剩余四线接入控制器即可（参考第二条）。
