冲床专用安全光栅防护方案

    冲床作为工业生产中高频使用的重型设备，冲压过程中滑块下行速度快、冲击力大，操作人员手部误入危险区域极易造成严重工伤，因此一套科学完善的安全光栅防护方案至关重要，能从根本上规避安全风险，保障生产安全。

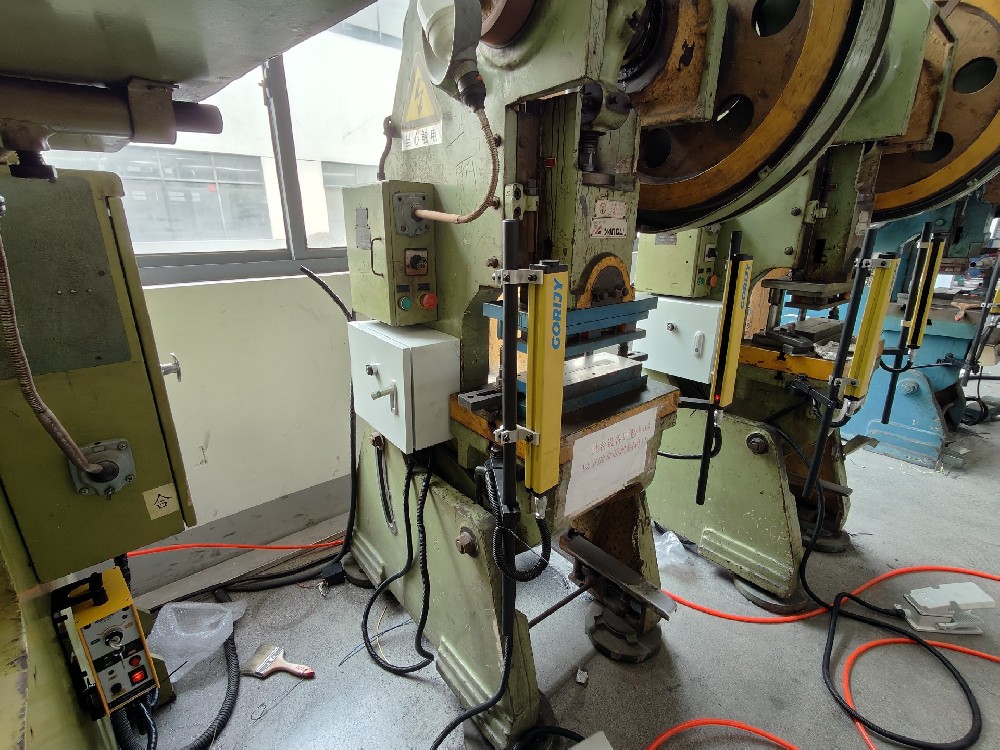

    冲床专用安全光栅防护方案核心分为选型、安装、调试三步。选型上，需优先选用Type 4（PL e/SIL 3）级安全光栅，光轴间距控制在14-15mm，确保能精准检测手部侵入，响应时间≤1ms，匹配冲床高速运行特性；同时选用抗振动、IP67防护等级的产品，适应冲床工作时的振动和车间粉尘环境。安装时，将光栅发射端、接收端对称固定在冲床滑块下方两侧，光轴覆盖整个冲压危险区域，最低光轴离地不超过300mm，避免人员从下方侵入，支架需加固处理，防止振动导致移位。

    调试阶段，通电后用测试棒分段遮挡光轴，确认冲床能立即停止滑块下行，无延迟、无误报；同时联动冲床急停回路，设置双重防护，若光栅出现故障，冲床无法启动。日常需定期检查光栅清洁度、接线牢固性，每月进行一次全面调试，确保防护功能稳定。该方案可有效杜绝冲床操作中的手部伤害，同时不影响生产效率，符合工业安全验收标准。
